FOUNDATIONAL ARTIFICIAL NEURON MODEL (1943)

맥컬럭-피츠 모델 (McCulloch-Pitts Model)

인공신경망과 계산신경과학의 출발점 : 생물학적 신경세포의 논리적 이진 계산 및 불리언 완전성

1. 신경망에서의 의미·기능·활용 2. 1943년 원문 논문 및 5대 가설 3. 모델 구조 및 수식 분석 4. 관련 핵심 용어 5. 문헌 및 참고 사이트

1. 맥컬럭-피츠(McCulloch-Pitts) 모델이 인공신경망에서 갖는 의미, 핵심 기능 및 실제 활용 예

(1) 인공신경망 역사 및 컴퓨터 과학에서 갖는 근본적 의미

1943년, 신경생리학자 워런 맥컬럭(Warren McCulloch)과 젊은 천재 수학·논리학자 월터 피츠(Walter Pitts)는 학술지 Bulletin of Mathematical Biophysics에 "A Logical Calculus of the Ideas Immanent in Nervous Activity(신경 활동에 내재하는 관념들의 논리적 계산)"라는 역사적인 논문을 발표하였습니다. 이 논문은 인공지능, 인공신경망(Neural Network), 그리고 인지과학(Cognitive Science)의 기원을 여는 일대 사건이었습니다.

🧠 최초의 인공 뉴런 모델

생물학적 뇌의 신경세포(Neuron)가 신호를 전달하고 처리하는 메커니즘을 수학적이고 형식논리학(Formal Logic)적인 체계로 추상화한 역사상 최초의 계산 모델입니다. 생물학적 두뇌 현상을 계산 가능한 기계적 프로세스로 환원하였습니다.

💻 현대 컴퓨터 아키텍처의 산실

존 폰 노이만(John von Neumann)은 1945년 발표한 기념비적 보고서 "First Draft of a Report on the EDVAC"에서 현대 컴퓨터 아키텍처의 논리 게이트 소자 설계에 맥컬럭-피츠 뉴런 모델을 직접 차용하고 깊은 영감을 받았습니다.

🚀 연결주의 인공지능의 출발점

이후 도널드 헵(Donald Hebb, 1949)의 시냅스 가소성 원리, 프랭크 로젠블랫(Frank Rosenblatt, 1958)의 퍼셉트론(Perceptron), 그리고 오늘날의 딥러닝(Deep Learning)에 이르는 모든 연결주의(Connectionism) AI의 계보가 바로 이 모델에서 시작되었습니다.

맥컬럭과 피츠의 통찰은 "인간의 두뇌는 논리적 명제를 구현하는 이진 원소들의 결합체"라는 대담한 가설에 기반을 두었습니다. 당시 앨런 튜링(Alan Turing)이 제시했던 튜링 기계(Turing Machine)의 범용 계산 가능성을 생물학적 신경망의 구조로도 완벽하게 실현할 수 있음을 증명함으로써, 두뇌의 사고 과정 역시 엄밀한 수학적 계산으로 환원될 수 있음을 증명하였습니다.

(2) 맥컬럭-피츠 뉴런의 핵심 동작 메커니즘과 기본 원리

맥컬럭-피츠 뉴런(흔히 MCP 뉴런이라 약칭)은 복잡한 생체 신경세포의 생리학적 세부사항을 간소화하여 다음과 같은 순수 수학적·논리적 장치로 모델링하였습니다:

⚡ 1. 이진 상태 (Binary All-or-None)

뉴런의 출력 상태는 항상 이산적인 두 가지 값 중 하나만을 갖습니다. 신호가 임계값을 넘으면 완전 발화(Firing, $1$), 넘지 못하면 비발화(Quiescent, $0$)가 되는 '전부 아니면 전무(All-or-Nothing)' 원리를 철저히 따릅니다.

🎯 2. 임계값(Threshold, $\theta$) 활성화

뉴런이 발화하기 위해서는 연결된 흥분성 시냅스로부터 수신된 신호의 총합이 사전에 정해진 고정 임계값 $\theta$ 이상이어야 합니다. 활성화 함수는 불연속적인 단위 계단 함수(Unit Step Function) 형태입니다.

🛑 3. 절대적 억제 (Absolute Inhibition)

MCP 모델의 가장 독창적인 특징입니다. 억제성(Inhibitory) 시냅스를 통해 단 하나의 신호(1)라도 입력되면, 아무리 많은 수의 흥분성 신호가 들어오더라도 뉴런의 발화는 무조건 절대적으로 차단(출력=0)됩니다. 이는 비단조 논리(Non-monotonic Logic)를 처리할 수 있게 합니다.

⏱️ 4. 시냅스 지연 (Synaptic Delay) 및 고정 구조

입력 신호가 시냅스를 거쳐 뉴런의 발화로 이어지는 데에는 1단위의 이산 시간 지연($t \to t+1$)이 발생합니다. 또한 가중치(흥분성 $+w$, 억제성 $-p$)와 임계값은 사전에 고정(Fixed)되어 있으며 스스로 가중치를 갱신하는 학습 알고리즘은 포함되지 않았습니다.

(3) 명제논리(Propositional Logic)와 불리언 완전성(Boolean Completeness)의 구현

맥컬럭과 피츠 모델이 제시한 가장 강력한 결론은, 적절한 임계값과 억제성 입력을 설정함으로써 모든 기초 불리언 논리 연산(AND, OR, NOT, NAND, NOR)을 구현할 수 있으며, 이들을 조합하여 어떠한 유한 논리식도 실현하는 완벽한 일반 신경망을 구성할 수 있다는 점이었습니다.

논리 연산	수학적 표현	MCP 모델 구성 조건	동작 원리 및 설명
AND 연산	$y = x_1 \land x_2$	흥분성 입력 $x_1, x_2$, 임계치 $\theta = 2$	두 입력이 모두 $1$일 때만 합계 $2 \ge 2$가 되어 출력이 $1$이 됨.
OR 연산	$y = x_1 \lor x_2$	흥분성 입력 $x_1, x_2$, 임계치 $\theta = 1$	두 입력 중 어느 하나라도 $1$이면 합계 $1 \ge 1$로 출력이 $1$이 됨.
NOT 연산	$y = \neg x_1$	상시 흥분성 신호 $1$ ($\theta=1$), $x_1$은 절대적 억제선	$x_1=0$이면 상시 흥분 신호에 의해 $1$ 출력, $x_1=1$이면 억제선 작동으로 무조건 $0$ 출력.
AND-NOT 연산	$y = x_1 \land \neg x_2$	$x_1$은 흥분성, $x_2$는 절대적 억제성, $\theta = 1$	$x_1=1$이고 $x_2=0$일 때만 출력 $1$. 만약 $x_2=1$이면 $x_1$과 무관하게 강제 차단($0$).
NAND / NOR 연산	$\neg(x_1 \land x_2)$ / $\neg(x_1 \lor x_2)$	AND / OR 유닛의 출력을 NOT 유닛의 억제선으로 연결	범용 게이트(Universal Gate)가 완성되어 모든 논리 회로를 구성 가능.

      💡 피드백 루프(Feedback Loop)와 기억(Memory)의 구현 :

      뉴런의 출력을 다시 자기 자신의 흥분성 시냅스로 되먹임(Self-excitation)하고 1단위의 시간 지연을 부여하면, 외부 입력이 사라지더라도 이전 신호를 계속 유지하는 일종의 '기억 소자(Memory / Flip-Flop)'가 됩니다. 여기에 억제성 입력을 리셋(Reset) 신호로 결합하면 유한 상태 기계(Finite State Machine, FSM)를 완벽하게 물리적·논리적으로 시뮬레이션할 수 있습니다.

(4) 한계점과 후속 인공신경망으로의 발전

맥컬럭-피츠 모델은 혁명적이었으나 다음과 같은 태생적 한계점을 가졌으며, 이는 후속 연구자들에게 중대한 연구 과제를 부여하였습니다:

학습 알고리즘의 부재 : 가중치가 환경이나 데이터로부터 적응(Adaptation)되지 않고 사람이 손으로 직접 계산하여 고정해야 했습니다. 이는 1949년 도널드 헵의 '헵의 학습 규칙(Hebbian Learning)'과 1958년 프랭크 로젠블랫의 '퍼셉트론 학습 규칙(Perceptron Learning Rule)'이 탄생하는 결정적 도화선이 되었습니다.
선형 분리 한계 (Linear Separability) : 단일 MCP 뉴런은 초평면(Hyperplane)을 통한 선형 분리만 가능하여 배타적 논리합(XOR)과 같은 비선형 문제를 단독으로 풀지 못했습니다. 이는 이후 다층 신경망(MLP)의 필요성을 예고하였습니다.
이산적 계단 함수와 미분 불가능성 : 출력이 불연속적인 $0$ 또는 $1$이어서 오차의 기울기(Gradient)를 구할 수 없었습니다. 훗날 1980년대 오차역전파(Backpropagation)의 등장을 위해 시그모이드(Sigmoid), Tanh, ReLU와 같은 연속 미분 가능한 활성화 함수로 발전하게 됩니다.

(5) 실제 활용 예 및 현대적 응용 분야

🖥️ 1. 초기 디지털 컴퓨터 논리 소자 설계

1940~1950년대 초기 전자계산기(ENIAC, EDVAC) 설계자들은 진공관 및 전기 릴레이 소자로 가산기(Adder), 디코더, 플립플롭을 구성할 때 맥컬럭-피츠 신경망의 불리언 회로 설계를 직접 참조하였습니다.

⚡ 2. 임계 논리 소자 (Threshold Logic Units, TLU)

단일 논리 게이트보다 다중 입력 가중합을 통해 복잡한 불리언 함수를 적은 수의 소자로 표현할 수 있는 임계 논리 하드웨어 연구로 이어져 고집적 회로(VLSI) 설계 기술에 응용되었습니다.

👁️ 3. 생체 감각 기관 모델링 (측면 억제)

생물학적 시각 세포의 대비(Contrast) 향상 기법인 '측면 억제(Lateral Inhibition)'를 수학적으로 모델링하는 데 절대적 억제 시냅스 개념이 직접 활용되었습니다. 곤충의 감각 회로 및 반사 신경망 연구의 표준 프레임워크가 되었습니다.

🔬 4. 차세대 뉴로모픽 칩(Neuromorphic) 및 SNN

오늘날 초저전력 인공지능을 구현하는 스파이킹 신경망(Spiking Neural Networks, SNN) 및 뉴로모픽 반도체(Intel Loihi, IBM TrueNorth)는 MCP 모델의 이벤트 기반 발화(Event-driven spike)와 시냅스 지연, 억제성 통합 메커니즘을 현대 나노공정으로 직접 계승하여 구현하고 있습니다.

2. 1943년 원문 논문 배경 및 5대 가설 (Assumptions)

초기의 신경 시스템 모델 중에서 아마도 가장 잘 알려진 것은 1943년 Warren McCulloch 과 Walter Pitts 에 의해 제안된 모델일 것입니다. 그들은 인간의 두뇌를 논리적 서술을 구현하는 이진 원소들의 결합으로 추측했는데, 이진 원소인 뉴런은 on이나 off 상태를 나타냅니다. 맥컬럭과 피츠가 쓴 논문 (A Logical calculus of ideas immanent in nervous activity) 의 요약 부분 중의 첫 단원을 소개합니다:

"신경 활동의 '전부 아니면 전무 (All-or-Nothing)' 적인 특성 때문에 신경계의 일과 그들 사이의 관계들은 명제논리 (Propositional logic) 로 취급된다. 모든 망의 행동은 이러한 관점에서 기술될 수 있다. ...중략... 어떠한 조건들을 만족시키려는 논리적 표현에 대하여, 우리는 그것이 기술하는 방법대로 행동하는 망을 찾을 수 있다."

이 논문의 가장 중요한 결과는 그러한 신경망들이 완벽하게 일반적이어서 어떤 유한한 논리적 표현도 실현할 수 있다는 점입니다. 이 모델은 명백히 실용적인 의미를 내포하는데 그러한 뉴런들을 합쳐서 강력하고도 범용적인 컴퓨터 장치를 만들 수 있습니다. 이외에도 1943년 그 당시에 맥컬럭-피츠 모델과 같은 프로젝트가 펜실베니아 대학의 Moore School of Engineering 에서도 진행 중이었습니다. 맥컬럭과 피츠는 이 논문을 쓰는 데 단지 3개의 문헌만 참조하였는데 모두가 수학적인 논리를 다룬 책들이었습니다. 맥컬럭과 피츠는 뉴런의 오퍼레이션을 지배하는 5개의 가정 (assumptions) 을 하였습니다. 그 가정들은 컴퓨터 과학자들에게 맥컬럭과 피츠의 뉴런으로 알려지게 되었는데 다음과 같습니다 ............ (김대수 1992)

      McCulloch-Pitts 모델에서 사용한 5대 가설 (Axioms) :
      뉴런은 활성화되거나 혹은 활성화되지 않은 2 가지 상태이다. 즉, 뉴런의 활성화는 all-or-none 프로세스이다.
어떤 뉴런을 흥분되게 (excited) 하려면 2개 이상의 고정된 수의 시냅스가 일정한 시간 내에 활성화 (activated) 되어야 한다.
신경 시스템에서 유일하게 의미있는 시간지연 (delay) 은 시냅스에서의 지연 (synaptic delay) 이다.
어떠한 억제적인 (inhibitory) 시냅스는 그 시각의 뉴런의 활성화 (activation) 를 절대적으로 방지한다.
신경망의 구조는 시간에 따라 변하지 않는다.



3. McCulloch-Pitts 모델의 구조 및 수식 분석

McCulloch-Pitts 모델의 구조를 아래에 도시하였습니다. 뉴런은 인접한 여러 뉴런들로부터 신호를 수신하며, 뉴런 간의 시냅스 연결강도에는 흥분성과 억제성의 2 가지 유형이 있습니다.

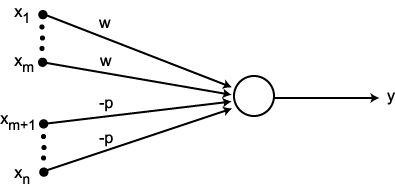

[그림 1] McCulloch-Pitts 모델 구조도 (흥분성 입력 및 억제성 입력)

연결강도가 인 경우는 뉴런을 흥분시키는 역할을 하므로 흥분성 연결강도라 하며, 연결강도가 인 경우는 뉴런의 활성화를 억제시키는 역할을 하므로 억제성 연결강도라 합니다.

그림 1에서 뉴런 은 연결강도가 이므로 뉴런에 흥분 신호를 전달하지만, 뉴런 $x_{m+1}, ..., x_n$ 은 연결강도가 이므로 뉴런에 억제 신호를 전달합니다.

따라서, 뉴런의 가중 입력합 NET 는 다음과 같습니다. .............. (오창석 1996)

[가중 입력합 수식 (NET Input Formulation)]

$NET = \sum_{i=1}^m x_i w - \sum_{i=m+1}^n x_i p$

$\text{NET} = \sum_{i=1}^m x_i w - \sum_{i=m+1}^n x_i p$ (단, 억제성 입력 발생 시 절대적 방지 규칙이 우선 적용됨)

      📌 최종 출력 활성화 규칙 요약 :

      1) 만약 어떠한 억제성 입력 $x_k = 1$ ($k \in \{m+1, \dots, n\}$) 이면 $\rightarrow$ 출력 $y = 0$ (절대적 억제 발동)

      2) 모든 억제성 입력이 $0$이고, 흥분성 입력합 $\sum_{i=1}^m x_i w \ge \theta$ 이면 $\rightarrow$ 출력 $y = 1$ (흥분 발화)

      3) 그 외의 경우 $\rightarrow$ 출력 $y = 0$ (비발화)

4. 관련 핵심 용어 (Related Terms)

5. 학술 문헌 및 참고 자료 (References & External Links)

📄 원전 논문 (Original Paper)

McCulloch, W. S. and Pitts, W. H. (1943). A logical calculus of the ideas immanent in nervous activity. Bulletin of Mathematical Biophysics, 5:115-133.

📚 국내 참고 문헌 (Korean Textbooks)

맥컬럭-피츠 (McCulloch-Pitts) 뉴런 : 김대수 교수 (한신대학교, 1992)
McCulloch-Pitts 모델 : 오창석 교수 (충북대학교 신경망 연구실, 1996)

🌐 관련 교육 사이트 (Online Tutorial & Applet)

McCulloch-Pitts Neuron Applet (EPFL MANTRA) : 1943년에 발표된 최초의 computational model for an artificial neuron이다. 이 모델과 현대 일반 Artificial Neuron model 사이의 주요한 차이점은 absolute inhibitory input을 사용한다는 것이다. 이 뉴런은 nonmonotonic logic functions을 구현할 수 있다. 입력과 출력은 binary (1 또는 0)이며, 어떠한 가중치도 주어지지 않고, 활성화 함수는 항상 unit step function이다.
